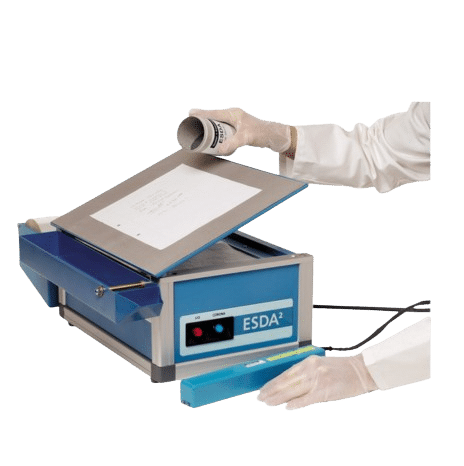

Analyseur de documents ESDA®2
Foster+Freeman
Contacter un technicien | Télécharger la fiche
L'ESDA®2 fonctionne en créant une image électrostatique d’écriture en retrait, qui est ensuite visualisée par l’application de toners sensibles à la charge. Le processus d’imagerie sensible réagit aux sites de dommages microscopiques aux fibres à la surface d’un document, qui ont été créés par l’interaction abrasive avec les surfaces superposées pendant l’acte d’écriture.
Caractéristiques
Interface de visualisation simple et intuitive
Design compact et léger
Installation facile, sans modification majeure du laboratoire
Révèle les indentations et écritures latentes sur documents
Haute sensibilité pour une détection précise
Fonction de stabilisation du document pour des résultats optimaux
La technique ESDA fonctionne par un procédé électrostatique, de la même manière qu’une photocopieuse. La feuille de papier à étudier est placée sur une plaque en bronze qui a été perforée par de minuscules trous et mise à la terre. Sous la dalle se trouve une pompe qui, lorsqu’elle est allumée, aspire l’air à travers la plaque et maintient le papier contre celle-ci.
Une feuille de film polymère transparent est posée sur le dessus du papier, qui est ensuite chargé d’électricité statique : une baguette métallique connue sous le nom d’unité de décharge corona est passée au-dessus. À l’intérieur de la baguette, il y a un fil mince avec un potentiel d’environ 5000 volts. En conséquence, l’électricité statique se décharge à la terre par le biais de la plaque de bronze.
La conductivité du papier et de la pellicule posés sur la plaque diffère aux endroits où il y a des indentations dans le papier. Cette différence donne une image électronique des indentations créées sur la feuille de film.

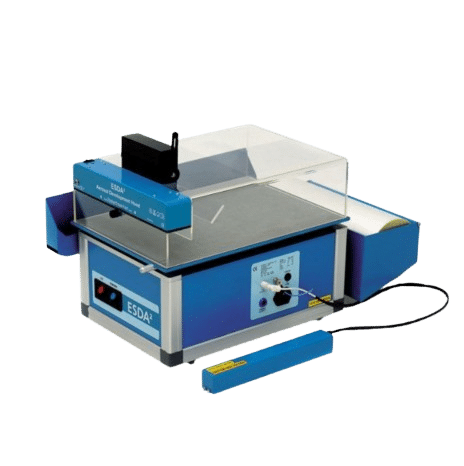

Cette image est ensuite développée en permettant à de fines particules de carbone de se répandre sur le papier, soit par un procédé d’aérosol dans une chambre nuageuse, soit en versant des granules de carbone mélangés avec de petites billes de plastique qui agissent comme support sur la surface du papier. Les granules adhèrent à l’image électrostatique des indentations, et l’image devient visible.
Système de visualisation électrostatique pour la détection d’indentations et d’écritures latentes invisibles à l’œil nu
Format de document pris en charge jusqu’au format A3 (310 mm x 440 mm)
Plaque d’aspiration en bronze micro-perforée assurant une parfaite fixation du document
Alimentation fonctionne sur secteur avec une tension standard (généralement 220–240 V).
Unité de décharge corona avec tension élevée (~5000 volts) pour révéler les traces d’écriture
Distribution de particules de carbone par aérosol ou billes pour rendre l’image visible
- Analyse des documents dans le cadre d’enquêtes judiciaires
- Détection d’indentations et d’écritures latentes invisibles à l’œil nu
- Vérification de documents suspects dans les laboratoires de police scientifique
- Examen non destructif des pièces à conviction écrites
- Appui aux enquêtes de fraude documentaire et de contrefaçon
