Photodiodes APD large surface
Excelitas Technologies
Pour des applications optiques avancées nécessitant une détection précise sur une grande surface.
Découvrez les Photodiodes APD à large surface d'Excelitas Technologies, offrant une sensibilité élevée, un faible bruit et une réponse rapide pour des applications optiques avancées nécessitant une détection précise sur une grande surface.
Caractéristiques
- APD Silicium large surface
- Optimisation de détection à 430 nm
- Haute efficacité quantique
- Association facile avec un cristal scintillant
- Excellente résolution temporelle

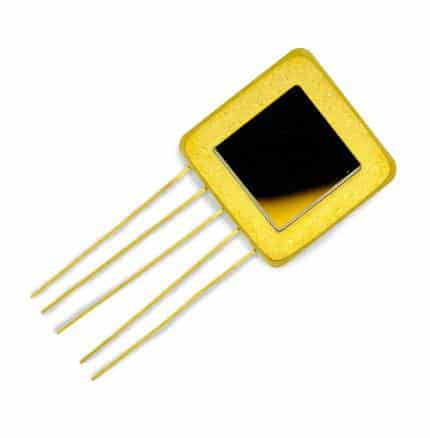

Les photodiodes C30626FH et C30703FH sont des APDs en Silicium à grande surface. Elles sont disponibles en boitiers plats sans fenêtre idéale pour une détection directe du rayonnement X ou en boitier fenêtré parfaits pour un couplage à des cristaux scintillateurs.
La C30703 possède un maximum d’efficacité quantique à environ 900nm et la C306026 est optimisé pour une bonne réponse spectrale dans le bleu, avec un efficacité quantique atteint à 550 nm.

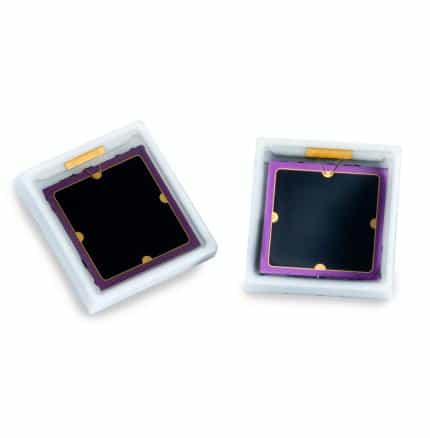

L’APD C30739ECERH a été conçu pour une large gamme d’application à faible luminosité sur un spectre de 400 à plus de 700 nm. Cette photodiode est conçue pour une détection vers 430 nm avec une efficacité quantique dépassant 80%.
Elle est optimisée avec un faible bruit, une faible capacité et un gain allant jusqu’à M=400 à 430 nm. Son emballage en céramique permet un couplage facile aux cristaux scintillants. Cette photodiode est idéale pour la tomographie par émission de positrons (TEP).
| Références | Diamètre photosensible (mm) | Sensibilité spectrale (A/W) | Courant d’obscurité (nA) | Temps de réponse (ns) | NEP (fW/√Hz) |
| C30626FH | 5 x 5 | 22 @900nm | 250 | 5 | 23 @900nm |
| C30703FH | 10 x 10 | 16 @530nm | 10 | 5 | 40 @530nm |
| C30703FH-200 | 10 x 10 | 16 @530nm | 10 | 5 | 40 @530nm |
| C30739ECERH | 5.6 x 5.6 | 20 @430nm | 50 | 2 | – |
| C30739CERH-2 | 5.6 x 5.6 | 52 @430nm | 50 | 2 | – |
- Tomographie par émission de positron TEP
- Médecine nucléaire
- Détection de fluorescence
- Tomographie
- Détection de radiation
Fiche produit
Photodiodes APD C30626 (pdf / 120,42 KB)
Photodiodes APD C30703 (pdf / 416,89 KB)
Photodiodes APD C30739 (pdf / 358,07 KB)
