Photodiodes APD
Excelitas Technologies
Idéales pour des mesures précises et rapides dans diverses applications optiques.
Une photodiode à avalanche est un composant optoélectronique qui se distingue des autres détecteurs par l'effet avalanche permettant de générer un gain très important (qui peut être supérieur à 500) par rapport à une photodiode PIN. Ce gain permet de détecter des flux lumineux très faibles.
Caractéristiques
- Efficacité quantique élevée
- Faible bruit
- Fort gain
- Customisation sur demande
Nos APD Silicium sont idéales pour des applications nécessitant une détection de photon à haute vitesse et à faible bruit entre 400 et 1100 nm.
Elles se caractérisent en effet par un faible bruit, une efficacité quantique et un gain élevé tout en conservant une tension de fonctionnement relativement basse. Nous proposons un choix de zone active important afin de couvrir une grande variété d’application.

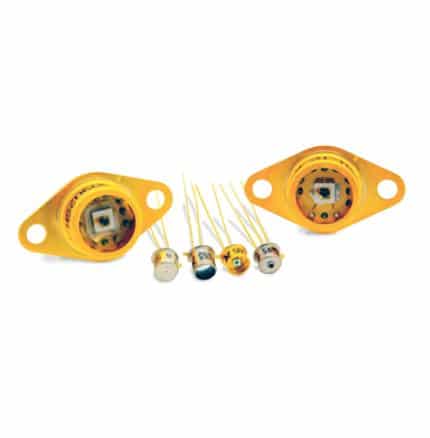

Nos C30902SH peuvent être utilisées en mode linéaire (Vr<Vbr) ou en mode Geiger (Vr>Vbr) comme compteur de photons.
Cette gamme est particulièrement adaptée aux mesures de photons pour les applications biomédicales et analytiques. Le contrôle de la température peut être obtenu avec un refroidisseur thermoélectrique (TEC) pouvant améliorer le bruit et la réactivité ou pour maintenir une réactivité constante sur une large plage de température.
Nous proposons une gamme de photodiodes à avalanche quadrants (C30927EH) fabriquées sans zone morte entre les éléments et dont l’efficacité quantique est optimisée à 1060, 900 et 800 nm, pour la détection YAG et l’alignement laser.
| Références | Diamètre actif (mm) | Capacitance (pF) | Temps de montée (ns) | Sensibilité spectrale (A/W) | Dark current (nA) | Boitier |

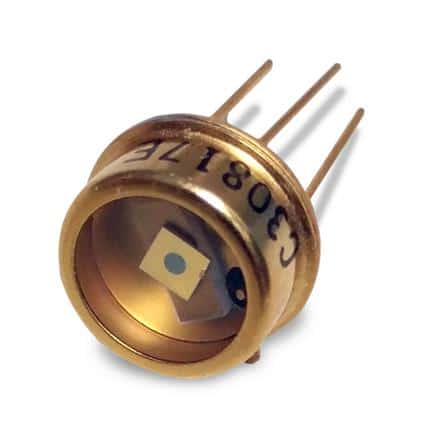

| C30817EH | 0.8 | 2 | 2 | 75 @ 900 nm | 50 | TO5 |
| C30884EH | 0.8 | 4 | 1 | 63 @ 900 nm | <75 | TO5 |
| C30902BH | 0.5 | 1.5 | 0.4 | 80 @ 800 nm | 7 | TO18 Ball lens |
| C30902EH | 0.5 | 1.5 | 0.4 | 80 @ 800 nm | 7 | TO18 Flat window |
| C30902EH-2 | 0.5 | 1.5 | 0.4 | 66 @ 905 nm | 7 | TO18 Filtre à 905 nm |
| C30902SH | 0.5 | 1.5 | 0.4 | 135 @ 800 nm | 7 | TO18 Flat window |
| C30902SH-2 | 0.5 | 1.5 | 0.4 | 110 @ 905 nm | 7 | TO18 Filtre à 905 nm |
| C30916EH | 1.5 | 3 | 3 | >50 @ 900 nm | 100 | TO5 |
| C30954EH | 0.8 | 2 | 2 | 75 @ 900 nm | 50 | TO5 |
| C30955EH | 1.5 | 3 | 2 | 70 @ 900 nm | 100 | TO5 |
| C30956EH | 3 | 10 | 2 | 45 @ 900 nm | 100 | TO8 |
| C30902SH-TC | 0.5 | 1.5 | 0.4 | 135 @ 800nm | 2 | TO66 Avec TEC |
| C30902SH-DTC | 0.5 | 1.5 | 0.4 | 135 @ 800 nm | 1 | TO66 Avec TEC |
| C30927EH-01 | 1.55 | 3 | 3 | 15 @ 1060 nm | 100 | |
| C30927EH-02 | 1.55 | 3 | 3 | 62 @ 900 nm | 100 | |
| C30927EH-03 | 1.55 | 3 | 3 | 55 @ 800 nm | 100 |
- Communication
- Spectrophotométrie
- LIDAR
- Télémétrie laser
- Communication quantique
- Comptage de photons
- Réflectométrie optique temporelle (OTDR)
- Fluorescence
- Alignement laser
- Détection YAG
Fiche produit
Photodiodes APD Si C30817EH (pdf / 519,93 KB)
Photodiodes APD Si C30884EH (pdf / 588,53 KB)
Photodiodes APD Si C30902EH-C30902EH-2-C30902BH (pdf / 997,25 KB)
Photodiodes APD Si C30954EH-C30955EH-C30956EH (pdf / 935,6 KB)
Photodiodes APD Si C30902SH-C30902SH-2-C30902SH-TC-C30902SH-DTC (pdf / 1,33 MB)
Photodiodes APD Si C30927-01/C30927-02/C30927-03 (pdf / 588,61 KB)
