Photodiodes PIN InGaAs
Excelitas Technologies
Sensibilité et précision inégalées pour vos applications NIR les plus exigeantes.
HTDS propose une large gamme de photodiodes PIN InGaAs pour détécter des longueurs d'onde de 800nm à 1700nm avec un maximum de réponse à 1550nm
Caractéristiques
- Rapide
- Grande sensibilité spectrale
- Boitier hermétique
- Large surface disponible
- Faible courant d’obscurité
Les photodiodes PIN InGaAs offrent une efficacité quantique élevée entre 800 et 1700 nm. Elles se caractérisent par une faible capacité pour une largeur de bande étendue, une résistance élevée et une sensibilité accrue.
Le contrôle des process de fabrication permet d’atteindre une linéarité et une uniformité inférieur à 2% sur toute la zone active du détecteur.
Ces photodiodes sont disponibles avec des zones actives de 0.5 à 5 mm, dans des boitiers de type TO, et montées sur un refroidisseur thermoélectrique TEC à 1 ou 2 étages pour une meilleur sensibilité.
elles peuvent être également montées sur des supports céramiques pour répondre aux besoins spécifiques de l’application
Références | Diamètre Actif (µm) | Maximum d’efficacité (A/W) @1550 nm | Capacitance (pF) | Bande passante (GHz) | Courant d’obscurité (nA) | Boitier |
C30617BH | 100 | 0.95 | 0.8 | 3.5 | <1 | TO18 Lentille sphérique |
C30617BFCH | 100 | 0.95 | 0.8 | 3.5 | <1 | TO18 FC receptacle |
C30617BSCH | 100 | 0.95 | 0.8 | 3.5 | <1 | TO18 SC receptacle |
C30617ECERH | 100 | 0.95 | 0.6 | 3.5 | <1 | Céramique |
C30618BFCH | 350 | 0.95 | 4 | 0.75 | 1 | TO18 FC receptacle |
| C30618GH | 350 | 0.95 | 4 | 0.75 | 1 | TO18 |
C30618ECERH | 350 | 0.95 | 4 | 0.75 | 1 | Céramique |
C30619GH | 500 | 0.95 | 8 | 0.35 | 1 | TO18 |
C30641EH-TC | 1000 | 0.95 | 8 | 0.35 | 1 | TO8 Flange – TE |
C30641EH-DTC | 1000 | 0.95 | 40 | 0.075 | 5 | TO8 Flange – Double TE |
| C30641GH | 1000 | 0.95 | 40 | 0.075 | 5 | TO18 |
| C30642GH | 2000 | 0.95 | 150 | 0.02 | 10 | TO5 |
| C30665GH | 3000 | 0.95 | 300 | 0.01 | 25 | TO5 |
| C30723GH | 5000 | 0.95 | 950 | 0.003 | 140 | TO8 |
- Télécom
- Photométrie
- Guidage de missile
- Télémétrie laser
- Instrumentation
Fiche produit

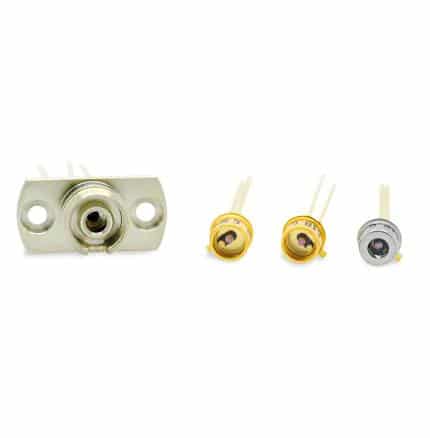

Photodiodes InGaAs PIN C30617 et C30618 (pdf / 633,61 KB)

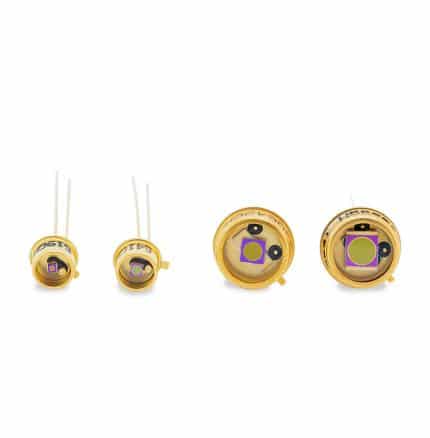

Photodiodes InGaAs PIN C30619, C30641, C30642, C30665 et C30723 (pdf / 559,46 KB)
